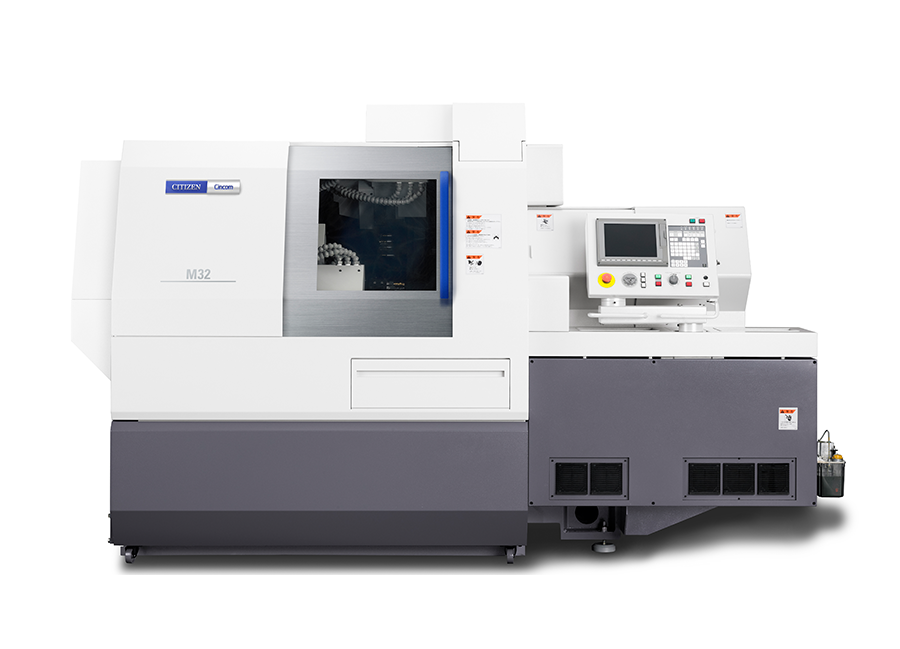

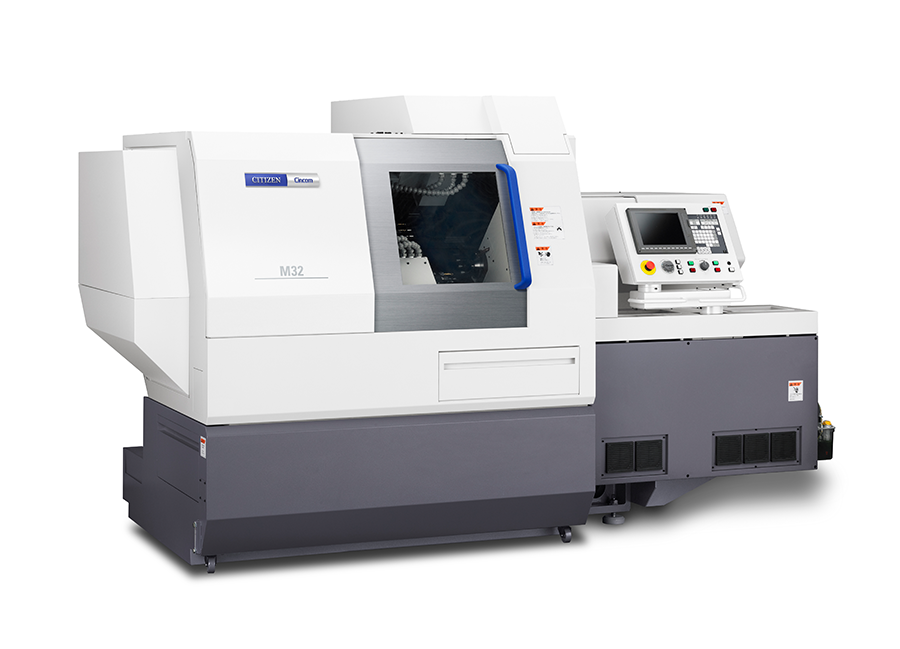

西鐵城走心機-M32
-
產品參數
產品中心
Product center
西鐵城M32主軸箱移動型CNC自動車床其主要特點：
1.以往不能加工的復雜形狀工件，西鐵城M32卻可應對自如 ------------------------------------------------------------------------------------------------------------------------- 2.M32是雙主軸、三刀具臺、三系統、十個控制軸型數控車床 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | M32 | |||
V型 | VII型 | VIII型 | ||
(M32-5M5) | (M32-5M7) | (M32-5M8) | ||
最大加工直徑(D) | ?32mm(?38mmop) | |||
最大加工長度(L) | 320mm/1次裝夾 | |||
正面最大鉆孔直徑 | ?12mm | |||
正面最大攻絲直徑 | M12（切削攻絲） | |||
主軸轉速 | Max.8,000 min-1 | |||
背面主軸最大夾持直徑 | ?32mm（?38mmop） | |||
背面加工最大鉆孔直徑 | ?12mm | |||
背面加工最大攻絲直徑 | M12（切削攻絲） | |||
背面主軸最大工件取出長度 | 145mm（標準回收裝置） | |||
背面主軸轉速 | Max.8,000min-1 | |||
排刀旋轉刀具 | ||||
最大鉆孔直徑 | ?8mm | |||
最大攻絲直徑 | M8（切削攻絲） | |||
主軸轉速 | Max.9,000min-1 | |||
刀塔動力刀具 | ||||
最大鉆孔直徑 | ?12mm | |||
最大攻絲直徑 | M12（切削攻絲） | |||
主軸轉速 | Max.6,000 min-1 | |||
背面旋轉刀具 | ||||
最大鉆孔直徑 | ?8mm | |||
最大攻絲直徑 | M6（切削攻絲） | |||
| 主軸轉速 | Max.6,000 min-1 | |||
刀具數量 | 25~27+α | 23~31+α | 30~36+α | |
排刀車削工具 | 5 | |||
端面鉆孔刀具 | 5~7 | 8（包含B軸4支） | ||
排刀旋轉刀具背面鉆孔 | --- | 4（包含B軸4支） | ||
轉塔刀位數 | 10 | |||
背面刀具臺鉆孔刀具 | 5 | 最大9 | ||
刀具尺寸 | ||||
車刀 | □16mm | |||
套筒 | ?25.4mm | |||
夾頭.導套 | ||||
主軸彈簧夾頭 | FC081-M（FC251-M:?38mmop） | |||
背面主軸彈簧夾頭 | FC081-M-K（FC251-M-K:?38mmop） | |||
導套 | FG531-M,WFG531-M（FG581-M:?38mmop） | |||
快速進給速度 | ||||
X1,Y1,Z1,Z2,X3,Z3 | 32m/min | |||
Y3 | --- | 32m/min | ||
X2 | 18m/min | |||
Y2 | 12m/min | |||
| B1 | --- | 50min-1 | ||
電機 | ||||
主軸驅動用 | 5.5/7.5kw | |||
背面主軸驅動用 | 5.5/7.5kw | |||
排刀動力刀具驅動用 | 2.2kw | |||
轉臺動力刀具驅動用 | 2.2kw | |||
背面旋轉刀具驅動用 | 1.0kw | |||
空壓裝置 所需壓力 所需流量 | 0.5MPa 110NL/min（定時） | |||
機床本體尺寸 | W2,860xD1,465xH1,900mm | |||
重量 | 4,300kg | |||
電源電壓 | AC200V±10% | |||
額定消耗電力 | 24kVA | 25kVA | ||
全負荷電流 | 79A | |||
主斷路器容量 | 100A | |||
